什么是碳化硅-SiC

碳化硅的信息介绍

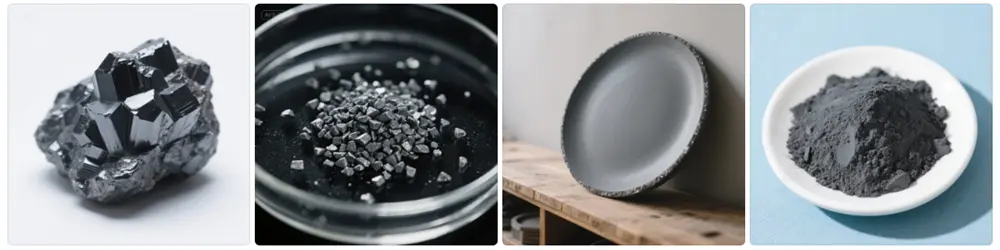

碳化硅（英文名为"Silicon Carbide"，化学式 SiC）是由硅（Si）和碳（C）按1:1比例组成的宽禁带化合物半导体材料，硬度仅次于金刚石，具有高禁带宽度（耐高温）、高热导率（散热好）、高击穿电场强（耐高压）等特性，在电动汽车、光伏新能源、轨道交通、智能电网、5G通信、基站建设、半导体器件等领域应用广泛，是第三代半导体材料的代表之一。

硅（Si）+ 碳（C）= 碳化硅（SiC）

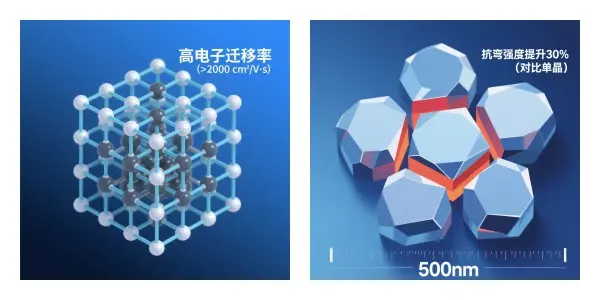

碳化硅的特点优势

碳化硅的制备工艺

工艺难点

制备工艺复杂：原材料纯度要求高，物理气相传输（PVT）生长需精确控制高温高压，晶体生长速度慢，成本高。如硅材料长晶平均三天，碳化硅需一周。

加工难度大：碳化硅（SiC）硬度高、化学性质稳定，对切割、研磨和抛光设备和工艺要求高，传统切割方式费时费力且易崩边，激光划片有热效应等问题。

制备方法

碳化硅（SiC）的制备方法可根据产物的晶体形态（单晶或多晶）进行分类。单晶生长通常用于碳化硅衬底、半导体器件等高性能应用，而多晶生长则更多用于磨料、陶瓷、复合材料等领域。

碳化硅的核心应用

电力电子领域

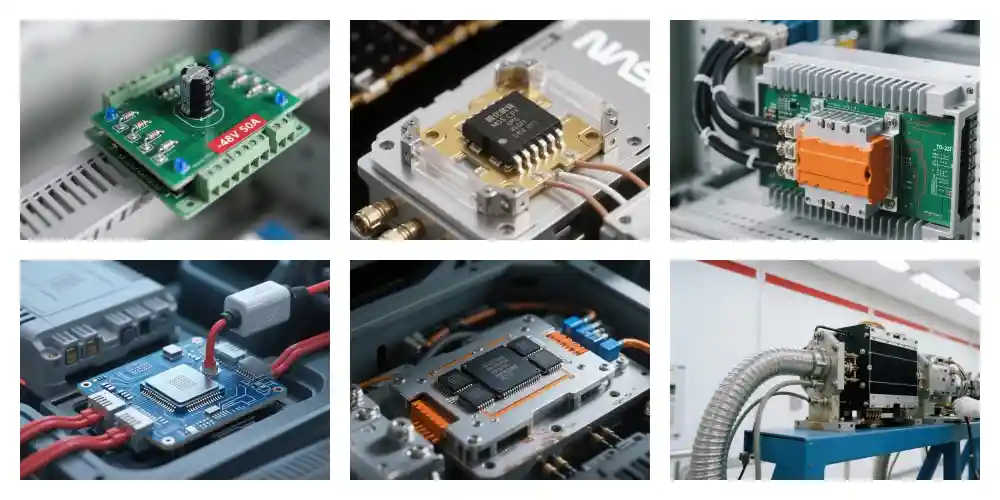

碳化硅（SiC）器件应用于新能源汽车电机控制器、车载充电器等，提升能源转换效率，增加续航里程。在光伏逆变器中提高发电效率，减小设备体积。还用于智能电网高压输电、配电系统，增强电网稳定性与传输容量。

电子信息领域

碳化硅（SiC）可制作高频、高温、高功率射频器件，用于5G通信基站功率放大器，满足高频率、高功率需求，在雷达系统中提升探测距离与分辨率。

工业领域

碳化硅（SiC）用于工业电机驱动，提高电机效率与可靠性，降低运营成本，在高温、腐蚀性环境下的传感器和检测设备中，确保设备稳定工作。

航空航天领域

碳化硅（SiC）耐高温、耐辐射，适用于航天器电力系统、推进系统等关键部件，以及卫星通信和电子设备，保障极端环境下的可靠运行。

其他领域

碳化硅（SiC）在国防军工中用于高性能武器装备电子系统，在核能领域作为核反应堆结构材料和检测材料。
