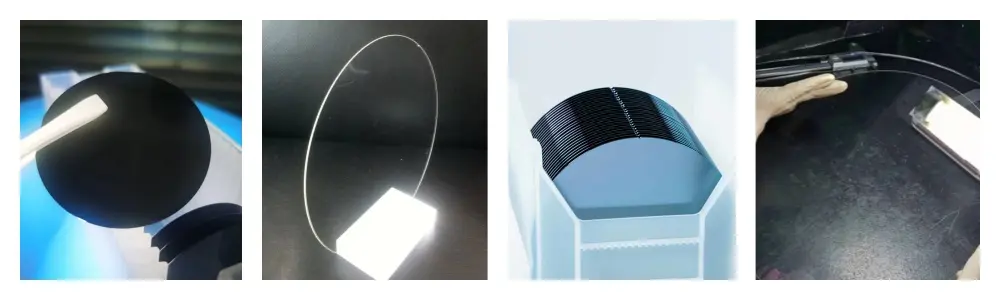

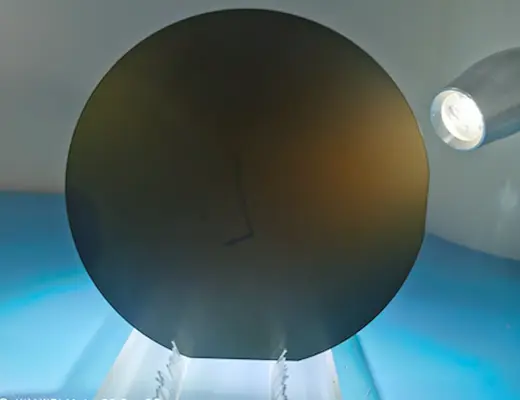

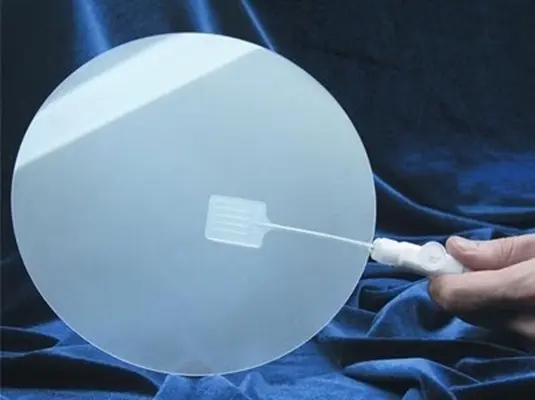

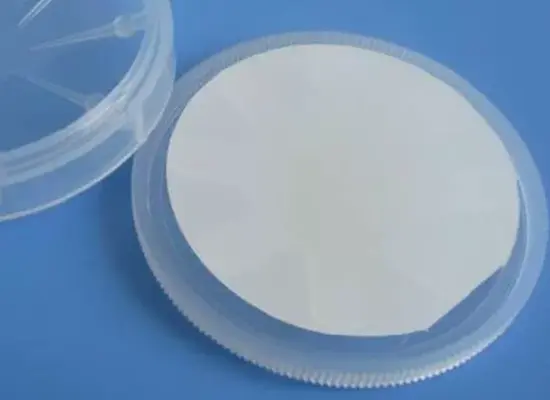

蓝宝石晶圆衬底(Sapphire Wafer Substrate)是一种由人工合成的单晶α-氧化铝(Al₂O₃)制成的晶圆,因其优异的物理和化学性能,广泛应用于半导体、光电子和微电子领域,尤其是作为LED(发光二极管)、射频器件和光学窗口的衬底材料。
耐磨性强 | 化学稳定 | 高熔点 | 绝缘性 | 光学透明性 | 晶格匹配 |
莫氏硬度达9,仅次于金刚石,耐磨性强,是半导体和精密仪器制造领域的理想材料。 | 耐酸碱腐蚀,在高温下也能保持稳定,为半导体工艺中的化学处理和高温工艺提供保障。 | 约2045°C,能承受外延生长等高温工艺,为半导体器件制备奠定基础。 | 阻率极高,在高频器件中可减少信号干扰和损耗,保障信号精准传输。 | 在紫外到红外波段透光率高,是激光器和光学传感器的理想材料。 | 与氮化镓(GaN)晶格常数接近,可减少射频器件外延层缺陷,提高器件性能。 |

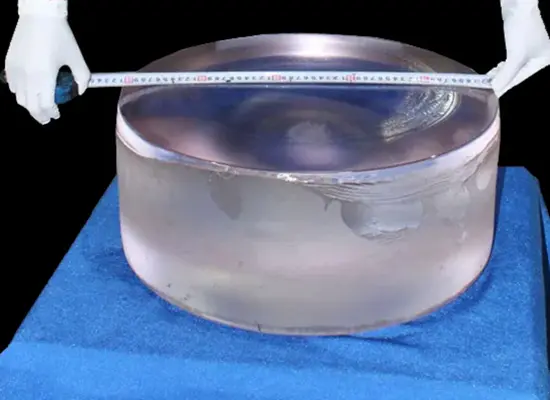

KY生长法是蓝宝石单晶生长的主流方法,通过籽晶诱导和缓慢降温,在熔体中生长大尺寸单晶。是大尺寸、低缺陷蓝宝石晶体的核心制备技术,广泛应用于LED、射频器件和光学窗口等领域。
熔料准备

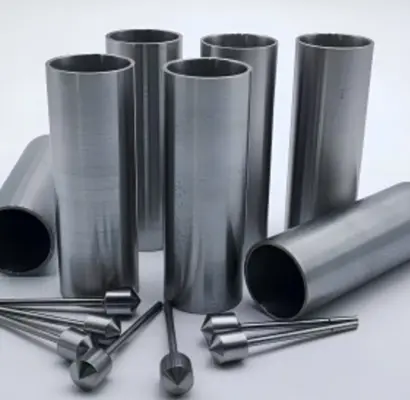

高纯度氧化铝(Al₂O₃)粉末装入钨/钼/铱坩埚,加热至2050°C以上熔化。
籽晶引晶
将蓝宝石籽晶(特定晶向,如C面[0001]或A面[11-20])浸入熔体表面,轻微回熔以消除缺陷。
晶体生长
缓慢降温(0.5~5°C/h)并轻微提拉(0.1~1mm/h),熔体沿籽晶方向外延生长。
退火冷却
生长完成后,在惰性气氛(Ar/N₂)中缓慢冷却(数十小时),以减少热应力。
晶圆加工
切割(多线锯)→ 研磨→ 抛光(化学机械抛光,CMP)→ 清洗→ 检测。
切割 | 研磨 | 抛光 | 清洗 | 检测 |

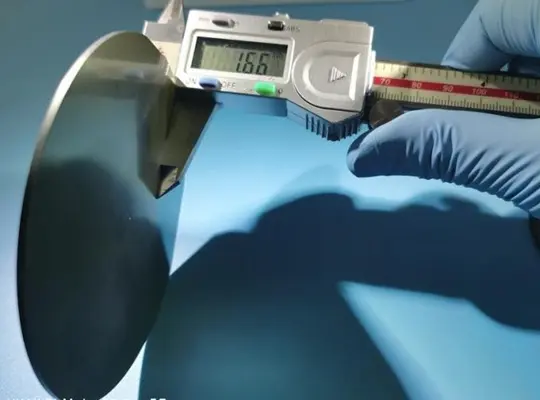

切割使用多线锯,精度影响后续工序。 | 研磨去除损伤层,提高平整度。 | 抛光采用化学机械抛光技术,使表面达到纳米级平整度。 | 清洗去除杂质,确保晶圆纯净。 | 检测是最后一道质量把关工序。 |
表面处理
图形化衬底通过光刻和蚀刻在表面制作微米级图案,提升LED出光效率。在光学传感器和光通信领域发挥着重要作用。
