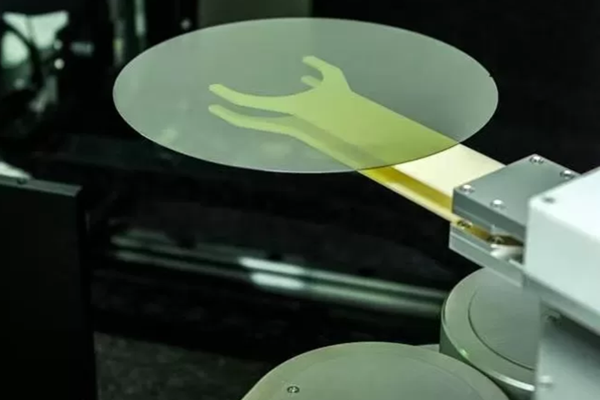

碳化硅晶体是什么？

在第三代半导体产业高速迭代的当下，碳化硅（SiC）晶体作为核心宽禁带半导体基材，彻底打破了传统硅基半导体的性能瓶颈，成为新能源、高端制造、电力电子领域的核心战略材料。很多行业从业者及入门学习者都会问到：碳化硅晶体是什么？它凭借哪些独特优势成为第三代半导体的核心？本文将从基础定义、晶体结构、核心性能、主流品类、制备工艺、应用场景及行业价值等维度，专业、全面、通俗地解析碳化硅晶体，助力读者全方位读懂这一高端半导体材料。

碳化硅晶体的基础定义

碳化硅晶体，化学式为SiC，是由硅（Si）元素与碳（C）元素按1:1原子比例，通过sp³共价键结合形成的Ⅳ-Ⅳ族化合物单晶半导体材料，也是目前产业化最成熟、应用规模最大的宽禁带半导体材料之一。

区别于普通碳化硅粉末、烧结陶瓷等多晶材料，碳化硅单晶晶体具备完整、有序的晶格结构，无晶界、缺陷可控，电学、热学性能均匀稳定，是制备碳化硅衬底、外延片、功率器件、射频器件的核心基底材料。相较于第一代硅（Si）、第二代砷化镓（GaAs）半导体材料，碳化硅晶体凭借极致的物理化学性能，适配高温、高压、高频、高辐射、大功率等极端工况，被业内称为“新一代电力电子产业的基石材料”。

碳化硅晶体的微观结构与多型体特性

碳化硅晶体的核心特质源于其独特的微观晶格结构。其晶体由硅原子亚晶格和碳原子亚晶格紧密嵌套构成，每个硅原子与四个碳原子形成四面体配位结构，反之亦然，强共价键赋予了晶体极高的结构稳定性。

值得注意的是，碳化硅晶体存在独特的多型体现象，目前已发现250余种碳化硅多型体，不同多型体因原子堆叠顺序不同，性能差异显著，其中仅少数品类具备产业化价值，主流商用品类集中在4H-SiC、6H-SiC、3C-SiC三大类：

4H-SiC：目前商用最主流品类，晶格对称性优异，禁带宽度3.26eV，电子迁移率高、击穿电场强度大，高频高压性能突出，完美适配功率半导体器件，占据全球碳化硅衬底90%以上的市场份额。

6H-SiC：早期产业化品类，热稳定性极佳，缺陷密度较低，多用于高温传感、光电器件及部分特种功率器件，当前市场占比逐步缩减。

3C-SiC：立方结构碳化硅，电子迁移率最高，高频性能优异，但晶体生长难度大、良品率低，目前多用于实验室研发及高端射频小众场景。

碳化硅晶体的核心性能优势

碳化硅晶体的产业价值，核心源于其远超传统硅晶体的综合性能，也是其能够替代硅基材料实现产业升级的关键，核心参数及优势如下：

超宽禁带，耐高压耐高温

4H-SiC禁带宽度达3.26eV，是硅（1.12eV）的近3倍。宽禁带特性让碳化硅晶体不易产生本征激发，可在600℃以上高温环境稳定工作，而硅基器件常规工作温度上限仅150℃左右。同时，其临界击穿电场高达2.2MV/cm，是硅材料的10倍，可轻松实现高压、高耐压器件设计，大幅简化器件封装结构。

超高热导率，散热性能优异

碳化硅晶体热导率可达490W/(m·K)，远超硅（150W/(m·K)），接近金属铜的导热水平。在大功率器件工作过程中，可快速导出芯片热量，降低器件温升，解决了高端功率器件“高热损耗、易过热失效”的核心痛点，大幅提升设备稳定性与使用寿命。

高频低损耗，能效比极致

碳化硅晶体电子饱和漂移速率高，器件开关速度远快于硅基器件，开关损耗降低50%以上。在高频工作场景下，能量损耗极低，可有效提升电力转换效率，是新能源节能、高效电力传输的核心支撑材料。

高硬度高稳定性，适配极端工况

碳化硅晶体莫氏硬度达9.5，仅次于金刚石，耐磨、抗形变能力极强；同时具备优异的化学稳定性，耐强酸、强碱腐蚀，抗辐射、抗老化，可在航天、军工、深海探测等恶劣环境中长期稳定工作。

碳化硅晶体的主流制备工艺

碳化硅晶体生长难度大、技术壁垒高，是制约产业规模化发展的核心环节，目前行业主流量产工艺为物理气相传输法（PVT），也是国内企业核心布局技术，辅以液相生长法（LPE）、高温化学气相沉积法（HTCVD）等前沿工艺。

PVT工艺核心原理：在高温真空密闭腔体中，将碳化硅粉末原料加热至升华温度，产生硅、碳气相基团，在低温籽晶表面重新结晶、逐层生长，最终形成完整的碳化硅单晶晶体。该工艺技术成熟、适配4H-SiC量产，可制备4-8英寸主流规格衬底，是当前产业主流方案。

相较于硅晶体，碳化硅晶体生长温度高达2000℃以上，生长速度慢、缺陷控制难度大、良品率偏低，因此高端碳化硅晶体长期存在供需缺口，也是其产业附加值远高于硅材料的核心原因。

碳化硅晶体的核心应用场景

碳化硅晶体主要加工为碳化硅衬底，再通过外延工艺生成碳化硅外延片，最终制备成MOSFET、IGBT、SBD等功率器件，广泛应用于高端实体经济核心领域，覆盖新能源、电力、军工、航天、通讯等赛道：

新能源汽车（核心下游场景）

碳化硅器件可用于车载主逆变器、OBC车载充电机、DC/DC转换器等核心部件，能够降低整车能耗、提升续航里程、加快充电速度。目前特斯拉、比亚迪、蔚来等主流车企均已规模化搭载碳化硅功率器件，是新能源汽车高端化、节能化的关键材料。

新能源发电与智能电网

在光伏逆变器、风电变流器、高压输电设备中，碳化硅晶体器件可提升电力转换效率，降低电网传输损耗，适配高压、大功率输电场景，助力新型电力系统建设，推动新能源消纳与节能降碳。

高端通讯与射频领域

依托高频低损耗特性，碳化硅晶体可作为射频器件基底，用于5G/6G基站、卫星通讯、微波雷达等设备，提升信号传输效率、降低设备功耗，适配高频通讯迭代需求。

航天军工与特种装备

凭借耐高温、抗辐射、高稳定的特性，碳化硅晶体广泛应用于航空发动机控制系统、航天探测设备、军工雷达、特种传感器等高端装备，是国防军工国产化替代的核心战略材料。

轨道交通与工业变频

用于高铁、地铁牵引变流器、工业高频变频器、高端伺服系统，可提升设备运行效率、降低体积重量，适配大功率工业控制场景。
