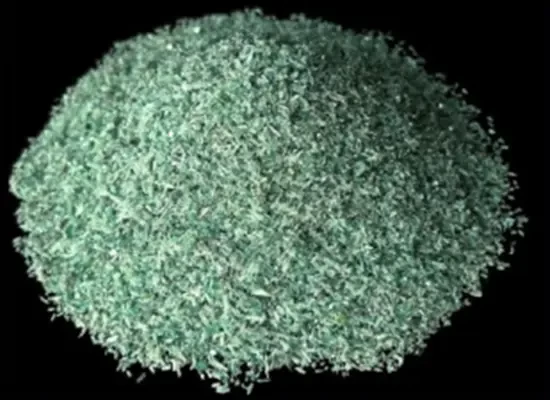

碳化硅是怎么合成的？

艾奇逊法：工业碳化硅主流量产工艺

艾奇逊法是目前工业生产黑碳化硅、绿碳化硅的核心工艺，具备产量大、成本可控、适配工业化批量生产的优势，产品主要用于磨具磨料、耐火材料、冶金脱硫等传统领域。

核心原料：高纯石英砂（二氧化硅硅源）、石油焦/无烟煤（碳源），搭配少量食盐、木屑作为助熔、疏松助剂。

反应原理：依托石墨电阻炉实现2000~2500℃高温固相碳热还原反应。

工艺流程：将原料均匀混合后装填炉膛，预埋石墨电极通电升温，高温下二氧化硅被碳还原生成碳化硅晶体；冷却后分层分拣，炉芯高温区生成结晶完整、性能稳定的α-SiC，外层低温区产出细粉β-SiC及未反应原料，可回收二次加工，最终产物经破碎、酸洗、提纯后即为工业级碳化硅成品。

工艺特点：量产性价比高，可规模化产出高硬度碳化硅晶体，唯一短板是纯度有限，无法满足半导体高端应用需求。

精细粉体合成工艺：高纯超细碳化硅制备

针对高端精密陶瓷、纳米填料、特种涂层等场景所需的高纯、粒径均匀碳化硅微粉，主流采用气相合成法、溶胶-凝胶法、自蔓延高温合成法，规避工业法杂质高、粉体不均的问题。

化学气相沉积法（CVD）

以硅烷、四氯化硅为硅源，甲烷、丙烷为碳源，在1300～1600℃惰性气氛下发生气相反应，生成高纯碳化硅薄膜或超细粉体。产物纯度极高、无团聚、致密性好，核心用于半导体外延薄膜、耐高温防腐涂层、精密电子陶瓷。

溶胶-凝胶法

以硅醇盐为硅源、有机碳源为前驱体，低温混合形成均匀溶胶凝胶，固化后在1200～1600℃惰性环境中完成碳热还原。该工艺产出的碳化硅粉体粒径均匀、纯度高、杂质可控，适配精密陶瓷、航空航天特种材料领域，缺点是制备周期长、量产成本偏高。

自蔓延高温合成法（SHS）

将单质硅粉与炭黑均匀混合压坯，局部点火引燃后，依靠反应自身放热维持2000℃以上高温，数秒内即可完成合成反应。工艺能耗极低、设备简单、成型速度快，主要用于低成本批量制备特种陶瓷专用碳化硅粉末。

4. 直接化合合成法

在1400～1800℃氩气保护环境中，单质硅粉与炭黑直接化合生成碳化硅。工艺简单、产物纯度高，但原料成本高昂，仅适用于实验室研发、小批量高纯粉体定制，无法工业化大规模生产。

半导体级单晶制备：高端SiC晶圆核心工艺

新能源汽车、光伏、高端功率芯片所需的碳化硅晶圆，对晶体缺陷、纯度、一致性要求极高，主流采用物理气相传输法（PVT），是目前商用单晶SiC的核心制备技术。

工艺原理：将高纯碳化硅粉料置于坩埚底部，上方放置SiC籽晶；在2100～2400℃低压氩气氛围中，底部粉料升华形成硅、碳气相组分，气相物质在低温籽晶表面定向结晶，缓慢生长形成完整碳化硅单晶锭，最终经切割、抛光制成半导体级SiC晶圆。

另有液相外延法（LPE），依托硅熔液溶解析出单晶，晶体缺陷更少、品质更高，目前多用于科研领域，尚未大规模商用。
