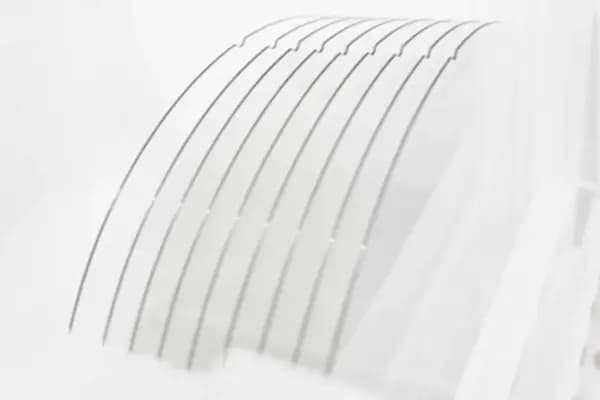

碳化硅半导体是什么?


  • 时间:2026-08-31
  • 阅读量:0

  • 碳化硅半导体是什么?
    • 总结

    碳化硅半导体是新一代宽禁带功率半导体核心材料,凭借远超传统硅半导体的耐压、耐高温、低能耗、高频性能,解决了传统电力电子设备的核心痛点。作为新能源汽车、光伏储能、高端工控等产业的核心基石,碳化硅半导体不仅是第三代半导体的核心赛道,更是未来高端制造、新能源产业升级的核心驱动力,国产化、普及化发展大势已成。

    碳化硅半导体是什么?基础定义通俗解读

    碳化硅半导体,简称SiC半导体,是由硅原子和碳原子通过特殊晶体结构结合而成的第三代宽禁带化合物半导体材料,也是目前产业化最成熟、应用规模最大的新型功率半导体材料之一。

    相较于第一代锗、第二代硅(Si)半导体,碳化硅属于宽禁带材料,禁带宽度远大于传统硅基材料,突破了硅基半导体在耐压、耐高温、高频、低损耗等方面的性能局限。简单来说,碳化硅半导体是传统硅半导体的高端升级替代材料,专门适配高压、高频、大功率、高温运行的严苛工况,是新能源电力电子领域的核心基础材料。

    目前主流产业化的碳化硅为4H-SiC晶体结构,适配功率器件量产需求,市面上常见的碳化硅二极管、MOSFET、全碳化硅模块等核心器件,均以该材料为基底制作而成,已实现6英寸、8英寸晶圆规模化量产。

    碳化硅半导体和传统硅半导体的核心区别

    多数人熟知的芯片、功率器件多为硅基半导体,而碳化硅半导体之所以能实现产业替代,核心是四大维度的性能碾压,也是其取代传统硅器件的核心原因:

    1. 超高耐压性能

    碳化硅的临界击穿电场强度是硅材料的10倍左右,在同等耐压等级下,碳化硅器件可以做得更薄、体积更小、内部阻抗更低。这意味着高压工况下,碳化硅器件无需复杂的耐压结构,就能稳定运行,完美适配高压电力设备需求。

    2. 极低能耗损耗

    碳化硅半导体的开关损耗、导通损耗远低于硅基器件,高频工作状态下节能优势尤为突出。数据显示,碳化硅功率器件可降低系统能耗损耗30%以上,大幅提升电力转换效率,这也是新能源设备节能增效的核心关键。

    3. 超强耐高温、导热能力

    碳化硅热导率约为硅的3倍,可耐受600℃以上高温稳定工作,而传统硅基半导体超过150℃就容易出现性能衰减、运行故障。优秀的导热耐高温特性,让碳化硅器件无需庞大的散热系统,可大幅缩减设备体积、减轻设备重量。

    4. 高频工作特性

    碳化硅半导体支持更高频率的开关运行,可提升电力设备工作频率数倍,助力设备小型化、轻量化升级,同时提升系统响应速度,适配高端智能设备的高精度运行需求。

    碳化硅半导体主要应用场景有哪些?

    依托高压、低耗、耐高温、高频的核心优势,碳化硅半导体已全面渗透高端产业场景,覆盖新能源、工业、通信、航空航天等核心领域,其中三大场景应用最为广泛:

    1. 新能源汽车(核心主流场景)

    碳化硅是新能源汽车电控系统的核心材料,主要应用于车载OBC、DC/DC转换器、主逆变器等核心部件。搭载碳化硅器件的新能源车,续航里程可提升10%以上,充电速度翻倍,电控系统体积、重量减半,同时有效降低整车能耗,提升动力响应速度,是高端新能源车型的标配技术。

    2. 光伏储能与新能源发电

    光伏逆变器、储能变流器、风电变流器需要高压、高效、稳定的功率器件。碳化硅半导体可提升光电转换、储能充放电效率,降低设备发热损耗,适配户外高温、高压复杂工况,大幅提升新能源发电系统的稳定性和发电效率,助力光伏、风电产业降本增效。

    3. 工业控制与高端电力设备

    在高压变频器、工业电源、充电桩、轨道交通、智能电网等场景中,碳化硅器件可承受高压大电流工况,设备运行更稳定、寿命更长。尤其是高压快充桩,碳化硅技术的应用彻底解决了传统快充设备发热严重、能耗高、体积大的痛点。

    4. 新兴高端领域

    除传统新能源场景外,碳化硅半导体逐步渗透5G射频、AI硬件、AR终端、航空航天、军工电子等高端领域,凭借高频、高温稳定特性,成为高端智能制造、前沿科技设备的核心基础材料。

    碳化硅半导体产业现状与发展前景

    近几年,全球碳化硅半导体产业进入高速量产落地期,技术不断成熟、产能持续释放、成本稳步下降。2026年国内碳化硅功率芯片已实现全线量产,6英寸、8英寸晶圆产能持续扩容,从基础二极管到全碳化硅模块,全面覆盖车规级、工业级全场景需求,国产替代进程持续加速。

    从行业趋势来看,新能源汽车渗透提升、光伏储能装机量暴涨、高端工控升级,持续拉动碳化硅市场需求。相比于趋近性能天花板的硅基半导体,碳化硅半导体拥有极大的技术升级空间,是第三代半导体产业化的核心赛道,也是国家重点扶持的战略性新材料产业。

    随着工艺持续优化、良率不断提升、规模化量产落地,碳化硅器件成本将进一步下降,未来将从高端场景逐步普及至中低端电力电子设备,全面替代传统硅基功率器件,市场增长空间巨大。

    碳化硅半导体常见问题解答

    碳化硅半导体和普通半导体有什么不一样?

    普通半导体以硅基材料为主,性能受限、能耗高、耐温耐压差;碳化硅属于第三代宽禁带半导体,具备低损耗、耐高温、耐高压、高频高效的优势,是硅基半导体的升级替代材料。

    碳化硅半导体主要用来做什么?

    核心用于功率转换场景,包括新能源汽车电控、光伏逆变器、储能设备、充电桩、轨道交通、工业工控、5G射频等高端电力电子设备。

    碳化硅为什么是未来半导体的核心方向?

    传统硅基材料已接近物理性能极限,无法满足新能源、高端制造的高压高效需求,而碳化硅可完美适配下一代大功率、低能耗、小型化设备的发展需求,是产业升级的必然趋势。
