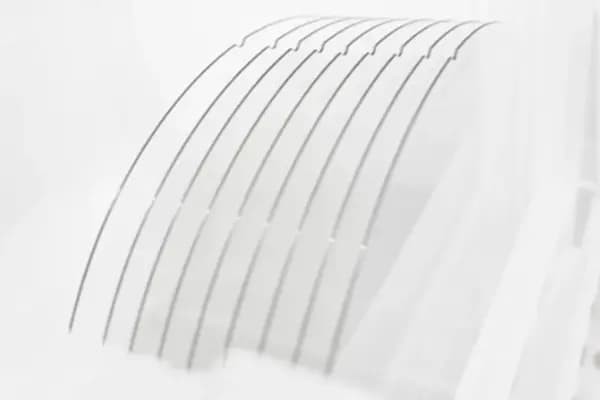

碳化硅晶圆与硅晶圆有什么区别？

时间：2026-08-24

阅读量：0

总结

在半导体产业中，晶圆是芯片制造的核心基底，直接决定半导体器件的性能、功耗、耐压与使用寿命。目前市面上主流晶圆分为硅（Si）晶圆与碳化硅（SiC）晶圆两大类，其中硅晶圆是传统半导体的主流基底，占据全球晶圆市场绝大部分份额，而碳化硅晶圆作为第三代宽禁带半导体核心材料，是高压、高频、高温功率器件的核心载体。

碳化硅晶圆与硅晶圆材质属性

二者最核心的差异源于材质本质，这也是所有性能差距的根源。硅晶圆属于第一代单质半导体材料，技术成熟、储量丰富、性价比极高；碳化硅晶圆属于第三代宽禁带化合物半导体材料，由硅原子与碳原子共价键结合而成，晶体结构更稳定，物理化学性能远超传统硅基材料。

行业主流应用的碳化硅晶圆为4H-SiC晶型，相较于硅晶圆，具备极强的材料天然优势，核心基础属性差异如下：

1. 禁带宽度差异：硅晶圆禁带宽度仅1.12eV，4H-SiC碳化硅晶圆禁带宽度达3.26eV，是硅的近3倍。更宽的禁带宽度让碳化硅晶圆高温下漏电流极低，不会出现硅材料的性能失效问题，耐高温、抗辐射能力大幅提升。

2. 晶体稳定性差异：硅晶圆晶体结构单一、易加工，但高温高压环境下易发生晶格畸变；碳化硅晶圆晶格结合能更高，化学稳定性、机械稳定性更强，耐酸碱腐蚀、抗冲击性能更优，适配极端工况。

碳化硅晶圆与硅晶圆性能参数对比

材质本质的不同，直接造就了两类晶圆电学、热学、力学性能的巨大差距，也是碳化硅器件替代硅基高压器件的核心原因。以下为行业公认的权威参数对比（商用主流规格）：

从核心电学、热学关键参数来看，碳化硅晶圆相较于硅晶圆具备全方位的性能优势，也是第三代半导体替代传统硅基半导体的核心底层逻辑，各项参数的具体差异与应用价值如下：

1. 禁带宽度：硅晶圆的禁带宽度仅为1.12eV，材料本征绝缘性能有限，高温环境下极易产生大量漏电流，导致器件性能衰减、稳定性下降。而商用主流4H-SiC碳化硅晶圆禁带宽度达到3.26eV，是硅晶圆的近3倍，极大提升了材料绝缘特性，高温、高压工况下漏电流极低，抗辐射、抗干扰能力更强，从根源上规避了半导体器件高温失效问题。

2. 临界击穿电场：临界击穿电场决定了晶圆基底的耐压上限，直接影响功率器件的耐压等级。硅晶圆临界击穿电场仅0.3MV/cm，耐压能力薄弱，想要实现高耐压性能，必须增加晶圆厚度，会导致器件体积增大、导通损耗升高。碳化硅晶圆临界击穿电场可达2.2MV/cm，耐压性能是硅晶圆的7倍以上，同等耐压标准下，碳化硅晶圆厚度仅为硅晶圆的1/3左右，能够有效缩小器件体积、降低导通电阻，适配高压、超高压功率器件制造。

3. 热导率：散热性能是功率器件长期稳定工作的关键指标。硅晶圆热导率仅150W/m·K，散热效率有限，大功率工作状态下热量极易堆积，需要搭配复杂的散热模组，增加设备体积与成本。碳化硅晶圆热导率可达370-490W/m·K，散热能力是硅晶圆的3倍，热量传导速度更快，能够快速带走器件工作产生的高温，大幅降低设备散热压力，适配大功率、高负载持续工作场景，有效提升器件使用寿命与稳定性。

4. 饱和电子漂移速度：该参数直接决定芯片的开关频率与响应速度。硅晶圆饱和电子漂移速度为1×10⁷cm/s，开关速度受限，难以适配高频逆变、高速切换场景。碳化硅晶圆饱和电子漂移速度达到2×10⁷cm/s，电子迁移效率更高，器件开关速度大幅提升，可实现高频工作，有效降低开关损耗，契合新能源、射频、高频逆变等高端领域的性能需求。

5. 最高工作温度：常规硅基器件的极限工作温度仅150-175℃，超过阈值后会出现严重漏电、性能失控，无法适应高温极端工况。而碳化硅晶圆可长期在300-600℃高温环境下稳定工作，材料电学性能、晶体结构不会发生明显变化，完美适配车载高温、工业高温设备、航空航天等严苛应用场景。

基于以上参数可以得出核心结论：同等耐压规格下，碳化硅晶圆可以做得更薄、掺杂浓度更高，器件导通电阻更小、损耗更低；同等体积下，碳化硅器件的功率密度、开关频率、耐高温能力远超硅基器件。

碳化硅晶圆与硅晶圆制造工艺差异

硅晶圆与碳化硅晶圆的制造工艺难度、量产成熟度、良率水平差距悬殊，也是二者市场定位不同的关键因素。

1. 硅晶圆：工艺极致成熟，良率稳定

硅晶圆经过数十年技术迭代，从单晶生长、切片、研磨、抛光到外延工艺，全流程产业链完善，设备国产化、标准化程度极高。目前8英寸、12英寸大尺寸硅晶圆已实现规模化量产，良率可达98%以上，可满足消费电子、逻辑芯片、低压功率芯片的大批量生产需求，工艺容错率高、生产成本极低，是目前半导体行业性价比最高、适配范围最广的基底材料。无论是普通MCU芯片、存储芯片，还是低压MOS、低压IGBT等功率器件，硅晶圆都能凭借成熟制程实现稳定量产，适配海量民用市场需求。

2. 碳化硅晶圆：制程难度高，量产逐步突破

相较于硅晶圆，碳化硅晶圆的制造壁垒极高，核心难点集中在单晶生长、切片加工与外延工艺三大环节。碳化硅单晶生长速率慢、晶格缺陷控制难度大，容易出现微管、位错、层错等原生缺陷，直接影响器件良率与可靠性。同时，碳化硅材料硬度接近金刚石，脆性大、硬度高，传统硅晶圆的切割、研磨、抛光设备无法通用，加工损耗大、薄片良率低，对设备精度与工艺参数控制要求极其严苛。

现阶段国内主流量产以4英寸、6英寸碳化硅晶圆为主，8英寸碳化硅晶圆处于扩产与良率爬坡阶段，整体量产良率远低于硅晶圆，头部企业成熟产线良率仅80%左右，中小厂商良率更低。但随着第三代半导体产业国产化推进，碳化硅衬底、外延、制造工艺持续迭代，制程稳定性与量产能力正在快速提升，逐步具备大规模替代高端硅基功率器件的基础条件。

碳化硅晶圆与硅晶圆成本差异

成本差距是当下硅晶圆与碳化硅晶圆市场份额分化的核心原因，二者的材料成本、制造成本、综合性价比差异显著，适配完全不同的市场层级。

硅晶圆原材料为高纯硅料，储量丰富、提纯技术成熟，原材料成本低廉。叠加全自动规模化量产、高良率、低加工损耗的优势，硅晶圆单片成本极低，且多年来价格稳定、供应链充足，具备极致的性价比优势。在低压、低频、常规温度的通用芯片场景中，硅晶圆没有替代方案，是兼顾性能与成本的最优选择。

碳化硅晶圆原材料提纯与单晶生长成本高昂，且加工工艺复杂、设备投入大、量产良率偏低，单片价格远高于同尺寸硅晶圆，整体器件封装与测试成本也高于硅基产品。虽然前期硬件投入成本更高，但碳化硅器件可以大幅降低设备能耗、缩减散热组件体积、提升设备续航与稳定性，在高压大功率、高频高效的高端场景中，长期使用的综合成本优于硅基器件，具备极高的长期性价比。

碳化硅晶圆与硅晶圆应用场景区别

基于性能、工艺、成本的差异化特征，硅晶圆与碳化硅晶圆形成了清晰的市场应用边界，各司其职、互补共存，而非完全替代关系。

硅晶圆主流应用场景

硅晶圆主打低压、低频、常温、大批量、高性价比场景，覆盖半导体行业绝大部分民用与工业通用领域。主要用于逻辑芯片、存储芯片、MCU单片机、传感器、低压模拟芯片，以及低压MOS管、普通IGBT等中低压功率器件。广泛应用于手机、电脑、家电、智能家居、普通工业控制、低压配电、消费电子等领域，是数字芯片、通用模拟芯片的绝对核心基底材料。

碳化硅晶圆主流应用场景

碳化硅晶圆主打高压、高频、高温、大功率、高效率高端场景，聚焦硅基器件性能无法覆盖的高端领域。核心应用包括新能源汽车主驱逆变器、车载OBC、快充电源、光伏逆变器、风电变流器、储能变流器、高压充电桩、轨道交通、航空航天、军工电子、高频射频器件、高压工业电源等领域。在需要降低功耗、提升功率密度、缩小设备体积、适应极端工况的高端装备中，碳化硅晶圆的优势无可替代。
