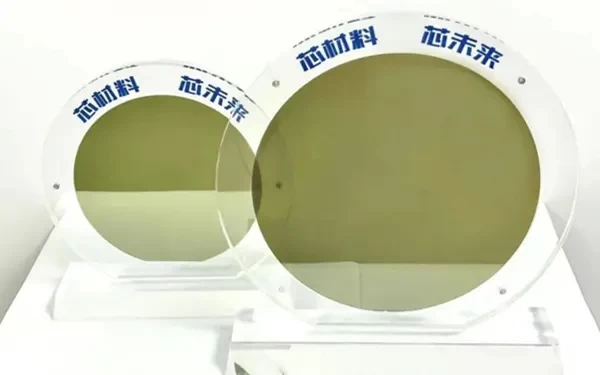

4H与6H碳化硅的核心区别

时间：2026-10-26

阅读量：0

总结

4H与6H碳化硅的本质区别源于原子堆叠序列的微观差异，最终形成了性能与应用的清晰分化：4H-SiC 凭借更高的电子迁移率、更低的各向异性与更优的综合电学性能，成为功率半导体领域的绝对主流，主导新能源汽车、光伏等核心赛道；6H-SiC 则凭借独特的光学特性与成本优势，在光电器件、高温传感器等细分领域占据一席之地。

在第三代宽禁带半导体体系中，碳化硅（SiC）凭借高击穿场强、高热导率、高饱和电子漂移速度等特性，成为新能源汽车、光伏逆变、工业电源等领域的核心材料。与硅材料单一的晶体结构不同，碳化硅存在超过 200 种同质多型体，其中4H-SiC与6H-SiC是目前唯一实现大规模商业化量产的两种晶型，二者化学成分完全一致，却因原子堆叠顺序的微观差异，展现出截然不同的电学性能与应用边界。

碳化硅晶体四层与六层堆叠的本质差异

碳化硅的多型性源于 Si-C 双原子层沿 c 轴方向的堆叠序列不同，4H 与 6H 均属于六方晶系的 α-SiC 范畴，核心差异体现在堆叠周期与化学键构成上。

4H-SiC 的晶体结构以 4 层原子为一个重复周期，堆叠序列为 ABCB，其中立方键与六方键各占 50%，整体对称性更高。这种均衡的键合结构使得 4H-SiC 的电学性能各向异性极弱，平行于 c 轴与垂直于 c 轴方向的电子迁移率比值约为 0.7~0.83，器件性能不受晶向限制，更适合垂直结构的功率器件设计。

6H-SiC 则以 6 层原子为一个重复周期，堆叠序列为 ABCACB，其中三分之二为立方键，三分之一为六方键。更长的堆叠周期带来了更显著的各向异性，其平行与垂直 c 轴方向的电子迁移率比值可达 6 倍左右，沿 c 轴方向的载流子输运能力大幅下降，这也直接限制了它在垂直型功率器件中的应用空间。

4H与6H碳化硅核心性能参数对比

晶体结构的微观差异，最终体现在材料宏观电学与光学性能的显著分化上，二者核心参数对比如下：

1. 禁带宽度

4H-SiC 室温下禁带宽度约为 3.26 eV，6H-SiC 约为 3.02 eV，二者均远高于硅的 1.12 eV。更宽的禁带意味着 4H-SiC 拥有更高的本征温度上限，器件可在更高结温下稳定工作，同时反向漏电流更低，耐压特性更优，适合高压、高温极端工况。

2. 电子迁移率

这是二者最核心的性能差距。4H-SiC 室温电子迁移率可达 900~1000 cm²/V・s，部分高纯度材料甚至能突破 1200 cm²/V・s；而 6H-SiC 的电子迁移率仅为 400~500 cm²/V・s，不足 4H 型的一半。更高的迁移率直接对应更低的导通电阻与更快的开关速度，使得 4H-SiC 器件的导通损耗与开关损耗显著降低，能量转换效率大幅提升。

3. 击穿电场强度

4H-SiC 的临界击穿电场约为 3 MV/cm，略高于 6H-SiC。结合更高的迁移率，4H-SiC 在相同耐压等级下，漂移区可以做得更薄、掺杂浓度更高，从而进一步降低比导通电阻，这也是高压功率器件优先选择 4H 晶型的核心原因。

4. 光学特性

在光电性能上，6H-SiC 反而具备独特优势。其能带结构更适合蓝光、紫外光波段的光电器件制备，早期的蓝光 LED、紫外探测器多采用 6H-SiC 作为衬底材料；而 4H-SiC 的光学特性相对单一，在光电器件领域应用较少。

4H与6H碳化硅制备工艺

从产业化角度看，二者的生长工艺难度与量产成熟度也存在明显差异。

6H-SiC 是最早实现商业化的碳化硅晶型，早在 1991 年就推出了商用衬底，早期的碳化硅研究与量产均以 6H 型为主。其晶体生长过程中相稳定性较好，生长工艺窗口更宽，早期良率更高，因此在产业发展初期占据主导地位。

4H-SiC 的商业化稍晚，1994 年才推出首批商用衬底，其晶体生长对温场、籽晶取向、生长气氛的控制精度要求更高，相控制难度更大。但随着 PVT（物理气相传输）生长技术的持续迭代，目前 4H-SiC 的量产工艺已经完全成熟，缺陷密度（微管、位错）控制水平与 6H 型已无显著差距，且受益于更大的市场规模，其降本速度更快，6 英寸衬底已实现大规模量产，8 英寸衬底也进入商业化出货阶段。
