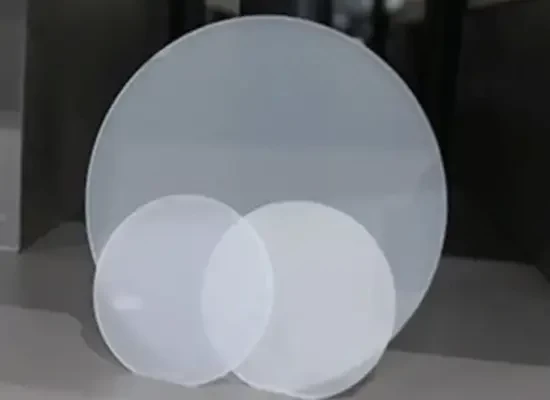

6英寸蓝宝石衬底

在第三代半导体与新型显示产业快速扩容的当下，6 英寸蓝宝石衬底正逐步取代 4 英寸产品，成为 LED 外延、功率器件及 Micro LED 制造领域的主流规格。作为氮化镓（GaN）等化合物半导体外延生长的核心承载材料，6 英寸蓝宝石晶圆的性能与良率直接决定了下游芯片的量产效率与综合成本，是整条产业链上游不可替代的关键基础材料。

6英寸蓝宝石衬底的核心材料性能优势

蓝宝石衬底的本质是高纯度三氧化二铝单晶材料，凭借共价键与离子键混合的稳定晶体结构，天生具备多项难以替代的材料优势。莫氏硬度达到 9 级，仅次于金刚石，在切割、研磨及后续芯片制程中不易产生形变与划痕；热膨胀系数低至 5.3×10⁻⁶/K，熔点高达 2040℃，即便在 1000℃以上的高温外延环境中也能保持结构稳定，不会发生相变。从光学性能来看，6 英寸蓝宝石衬底在 190nm 紫外到 5.5μm 中红外的宽波段范围内都具备高透过率，国产主流产品在 300-600nm 可见光波段的平均透光率可达 87.4%，同时双折射率低至 0.008，适配各类偏振光学与光电器件的需求。除此之外，蓝宝石本身电阻率高达 10¹⁴Ω・cm，具备极佳的电绝缘性与化学惰性，耐强酸强碱腐蚀，在半导体蚀刻、离子注入等严苛制程中始终能保持表面完整性，为后续外延层生长提供可靠的基底环境。

6英寸对比4英寸蓝宝石衬底的产能与成本优势

相比传统 2 英寸、4 英寸规格，6 英寸蓝宝石衬底最直观的优势在于单片晶圆的芯片产出量大幅提升。按照芯片面积折算，单片 6 英寸晶圆的有效利用面积是 4 英寸的 2.25 倍，在同等外延制程条件下，单批产出的芯片数量可提升一倍以上，能显著摊薄 MOCVD 等设备的单次运行成本，这也是下游芯片厂逐步向大尺寸规格切换的核心驱动力。当然，尺寸放大对衬底本身的质量控制要求也同步提升，从晶棒生长的位错控制，到切割抛光的平整度保障，每一步工艺窗口都收得更窄，只有具备成熟大尺寸制备能力的厂商才能稳定输出达标产品。

6英寸蓝宝石衬底的三大核心下游应用场景

从下游应用场景来看，6 英寸蓝宝石衬底的需求增长主要来自三大核心赛道。首当其冲的是传统 LED 与 UV LED 领域，GaN-on-sapphire 技术路线至今仍是 LED 芯片制造的主流方案，无论是消费电子背光、汽车大灯照明，还是水处理、医疗消毒用的深紫外杀菌灯，都需要在 6 英寸蓝宝石衬底上外延生长氮化镓发光层，大尺寸衬底能更好地匹配现有 MOCVD 设备的腔体设计，提升单炉产量。其次是快速增长的功率半导体赛道，随着新能源汽车、数据中心与光伏储能产业的爆发，GaN 功率器件凭借高击穿电压、高功率密度的优势快速替代硅基器件，而 6 英寸蓝宝石衬底正是中低压 GaN 功率器件的主流基底，支撑着车载充电机、服务器电源、光伏逆变器等产品的性能升级。除此之外，Micro LED 新型显示、5G 基站射频器件以及二维半导体材料研发领域，也都在加速导入 6 英寸蓝宝石衬底方案，尤其是大尺寸二维单晶的制备，6 英寸规格的衬底能有效降低研发与量产的边际成本，推动前沿技术从实验室走向产业化。

6英寸蓝宝石衬底的制备工艺与质量标准

目前国内 6 英寸蓝宝石衬底的生产已经形成完整的产业链，从晶体生长到切磨抛加工全流程均可自主可控。晶体生长环节主流采用改良泡生法，也就是行业内常说的 KY 法，这种工艺产能大、成本可控，占据国内六成以上的产能；另外热交换法（HEM）凭借温场稳定、晶体位错密度低的优势，在高端衬底领域的份额正在快速提升，采用该工艺生长的晶棒位错密度平均可控制在 100 个 / 平方厘米以内，远优于行业标准要求的 200 个 / 平方厘米。在晶向选择上，C 向生长的蓝宝石晶体相比传统 A 向，材料利用率能提升 20% 到 30%，也更便于后续加工的质量管控，已经成为头部厂商的主流技术路线。晶棒长成之后，还要经过多线切割、双面研磨、高温退火、钻石机械抛光与化学机械抛光等多道工序，最终才能得到符合要求的成品衬底。针对不同应用场景，抛光要求也有区别，LED 芯片用衬底通常只做单面抛光，另一面保留研磨面即可；而光学窗口、特种器件用的衬底则需要双面抛光，达到更高的平整度与光洁度。从关键参数来看，合格的 6 英寸蓝宝石衬底直径公差要控制在 ±0.15mm 以内，总厚度偏差、翘曲度都有严格的行业标准，表面粗糙度 Ra 要达到亚纳米级，才能满足外延生长的原子级平整要求。

6英寸蓝宝石衬底的市场现状与发展趋势

从行业发展的大方向来看，6 英寸蓝宝石衬底的市场规模还在持续扩容。根据行业数据，全球蓝宝石衬底材料市场 2025 年规模已达 34.7 亿美元，预计到 2034 年将突破 67 亿美元，其中 6 英寸及以上尺寸的复合增速显著高于行业平均水平，是未来几年产业增长的核心拉动力。国内方面，随着天通股份、华芯晶电等一批本土企业攻克大尺寸晶体生长与加工核心技术，国产 6 英寸蓝宝石衬底的品质已经达到国际一线水平，不仅能满足国内下游芯片厂的需求，还批量出口到海外市场，逐步打破此前国外厂商的垄断格局。未来随着第三代半导体、新型显示等下游产业的持续爆发，叠加生产工艺的持续优化带来成本下降，6 英寸蓝宝石衬底的渗透率还会进一步提升，同时也会逐步向 8 英寸等更大尺寸迭代升级，推动整个产业向更高良率、更低成本的方向发展。

6英寸蓝宝石衬底的选型指南与采购建议

对于下游采购与研发人员来说，选型 6 英寸蓝宝石衬底不能只看价格，要结合自身的制程需求综合考量。首先要明确晶向要求，常规 GaN 外延多用 C 向衬底，特殊光学与射频场景可能会用到 A 向或其他晶向，提前确认才能避免后续制程出现问题。其次要关注缺陷控制水平，位错密度、微管密度这些指标直接影响后续外延芯片的良率，尤其是高端功率器件与显示芯片，对衬底缺陷的容忍度更低，优先选择位错密度低于 150 个 / 平方厘米的产品更稳妥。另外还要确认抛光规格、厚度公差以及是否支持定制化图形化衬底加工，有特殊需求的可以和厂商提前沟通工艺方案。靠谱的 6 英寸蓝宝石衬底厂家通常会提供完整的参数检测报告，支持第三方质检，采购时可以优先选择具备全流程自主生产能力的厂商，品质与交付都更有保障。对于批量采购的客户，建议先小批量试样验证外延良率，再逐步放大采购量，能最大程度降低制程适配风险。
