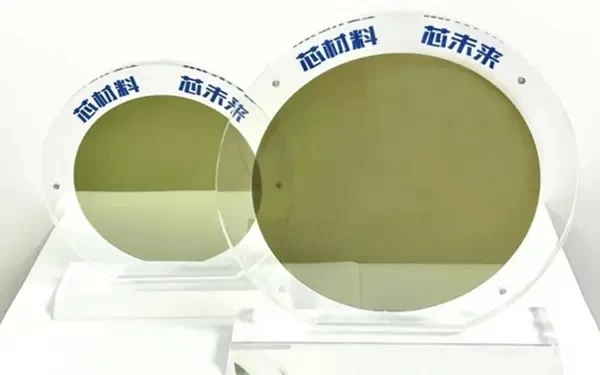

12英寸碳化硅衬底

12英寸碳化硅衬底的市场价值

衬底尺寸升级是半导体产业降本增效的核心路径，12英寸碳化硅衬底的产业价值首先体现在规模化生产的成本优势上。从物理尺寸来看，12英寸（300mm）衬底的有效面积是8英寸（200mm）的 2.25 倍，单片晶圆可切割的芯片数量大幅提升。行业数据显示，同等芯片规格下，12英寸碳化硅衬底的芯片产出量较8英寸增加2倍以上，边缘损耗占比显著降低，有效芯片产出数量提升近90%，直接推动下游器件制造环节的单芯片材料成本下降50%以上。

除了直接的产出提升，12英寸碳化硅衬底还具备产线适配的战略价值。当前全球硅基半导体产线已普遍完成12英寸升级，碳化硅衬底向12英寸演进，可最大程度复用现有硅基晶圆厂的光刻、刻蚀、离子注入等成熟设备，降低下游芯片厂商的产线改造成本，加速碳化硅器件的规模化渗透。与此同时，AR光学、AI先进封装等新兴领域对大尺寸、高精度衬底的需求爆发，也进一步放大了12英寸碳化硅衬底的技术与市场价值。

12英寸碳化硅衬底制备的工艺突破

碳化硅莫氏硬度高达9.5，仅次于金刚石，且单晶生长条件苛刻，大尺寸化过程中面临多重技术壁垒。从晶锭生长到衬底成品，每一道工艺都需要精准的技术控制，这也是12英寸碳化硅衬底迟迟未能大规模量产的核心原因。

1. 单晶生长：温场控制与缺陷抑制是核心

碳化硅单晶主流制备工艺为物理气相传输（PVT）法，生长周期长达数周。当尺寸拓展至12英寸时，晶锭内部的温场均匀性控制难度呈指数级上升，极易产生位错、微管、碳包裹体等缺陷，直接影响衬底的电学性能与良率。业内厂商通过优化热场结构、改进原料提纯工艺、精准调控生长温度与气压，逐步突破大尺寸晶锭的均匀生长难题，目前国内头部企业已实现12英寸碳化硅晶锭的稳定制备。

2. 切割工艺：激光剥离替代传统线切，实现降本提效

传统多线切割工艺加工碳化硅时，不仅切割速度慢，还会产生60%以上的材料损耗，是制约大尺寸衬底成本的关键环节。激光剥离技术的成熟应用彻底改变了这一局面：通过激光能量在晶体内部形成分离层，实现晶圆的无损剥离，单片加工损耗可降低60%，出片量提升30%，加工效率较传统线切提升20-30 倍，且加工过程无需耗材与化学试剂。目前该技术已覆盖6英寸、8英寸到12英寸全规格衬底生产，成为大尺寸碳化硅加工的主流方案。

3. 减薄与抛光：TTV 精度突破至亚微米级

下游光刻、先进封装键合等工艺对衬底的表面平整度与厚度均匀性要求极高，尤其是12英寸大尺寸衬底，总厚度偏差（TTV）需控制在1μm 以内才能满足高端应用需求。针对这一难点，国内厂商通过自主研发高精度减薄设备与化学机械抛光（CMP）工艺，配合 “装备 + 材料” 协同创新，已成功实现12英寸碳化硅衬底TTV≤1μm 的技术突破，同时保证了表面粗糙度与无损伤层质量，打通了后道高端应用的工艺瓶颈。

12英寸碳化硅衬底的应用场景

12英寸碳化硅衬底不仅推动传统功率器件领域的成本下探，更打开了多个高端新兴应用的成长空间，实现了从能源领域向算力、光电领域的延伸。

在传统功率半导体领域，12英寸衬底主要服务于新能源汽车主逆变器、光伏储能变流器、轨道交通牵引系统、智能电网柔性输配电等场景。大尺寸衬底支撑大功率、大电流碳化硅器件的规模化生产，进一步降低系统成本，推动碳化硅从高端车型向家用乘用车渗透，从集中式光伏向分布式储能场景拓展，是实现 “双碳” 目标的核心材料支撑。

在新兴高端领域，12英寸碳化硅衬底的价值更加凸显。在AR/VR领域，碳化硅兼具优异的透光率、折射率与高热导率，是光波导镜片的理想材料，12英寸衬底单方可制作10—12副光波导镜片，远超6英寸的2副与8英寸的 3—5 副，能够大幅降低 AR 光学元件成本，推动 AR 眼镜从高端小众市场迈向大众消费领域。在AI算力领域，面对GPU 芯片功率密度持续攀升的散热难题，碳化硅成为CoWoS 等先进封装中介层的核心选型，12英寸大尺寸衬底可完美匹配高GPU封装尺寸，大幅提升散热效率与集成密度，破解算力芯片的散热瓶颈。此外，在800G、1.6T高速光通信芯片领域，12英寸碳化硅衬底也能支撑光芯片的规模化量产，满足算力中心与6G通信的带宽升级需求。
