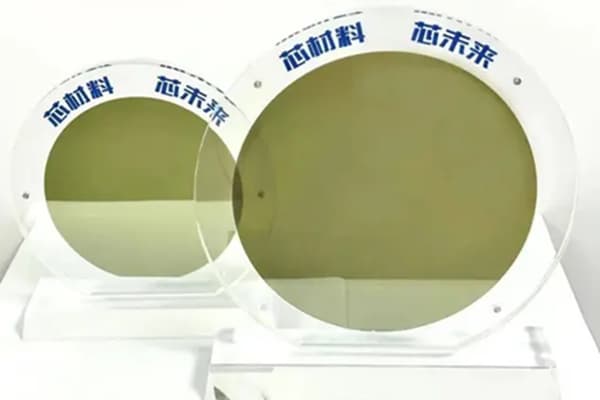

2026年碳化硅衬底选型指南

碳化硅衬底选型指南：核心规格、尺寸演进及选型误区解析

随着电动汽车（EV）、5G通信及光伏储能市场的持续爆发，碳化硅衬底作为第三代半导体的基石，其规格参数的精准把控直接决定了外延质量与最终芯片的良率。在选型阶段，如果对微管密度、电阻率均匀性或翘曲度理解有偏差，即使拥有顶级的器件设计能力，也难以在量产中兑现性能。本文将深度解析碳化硅衬底的核心规格指标、主流尺寸进化及必须避开的选型误区，为工程师与采购人员提供一份完整的技术核对清单。

导电型与半绝缘型碳化硅衬底

在所有规格参数中，最基础也是最重要的分类依据是电阻率。根据电阻率数量级的不同，碳化硅衬底分为两大方向，两者在应用场景上不可混用，选型时需严格区分。

导电型碳化硅衬底

导电型碳化硅衬底电阻率通常在0.015-0.028Ω·cm范围内，具有较低的电阻率，允许电流垂直通过。其核心应用场景是功率器件，包括肖特基二极管、MOSFET以及IGBT模块，下游终端广泛覆盖电动汽车主驱逆变器、直流充电桩、光伏逆变器及储能系统。目前，导电型衬底是功率半导体市场中需求量最大的品类，也是量产应用中最常用的衬底类型。

半绝缘型碳化硅衬底

半绝缘型碳化硅衬底电阻率≥1×10^5Ω·cm，通常远高于此数值，具有极高的电阻率，能够有效抑制高频下的寄生效应。其核心应用场景是射频器件，特别是用于氮化镓外延生长的衬底，下游终端覆盖5G宏基站、相控阵雷达、卫星通信以及射频能量应用。半绝缘型衬底对于高频大功率通信系统的实现具有不可替代的作用，是5G通信领域核心器件的关键基础。

决定碳化硅衬底良率的7大核心规格参数

当拿到一份出货质量报告（COA）或产品规格书时，以下七个参数构成了评价碳化硅衬底质量的完整体系，直接影响外延工艺稳定性与芯片量产良率，选型时需重点核对。

1. 微管密度——良率的第一杀手

微管是贯穿碳化硅衬底本体的微小空洞或螺旋位错，其本质是晶格中的超大缺陷，是影响芯片良率的核心因素之一。

技术影响：在外延和后续器件工艺中，微管会导致外延层出现宏观空洞，进而造成器件漏电流激增或直接击穿失效。对于高压器件（例如1200V以上），微管的存在通常是致命的，会直接导致器件报废。

行业标准：当前商业化批量供货的要求通常为微管密度低于0.1个每平方厘米。面向车规级应用的更高标准往往要求低于0.05个每平方厘米，即一片6英寸衬底上几乎不允许出现任何微管，确保车规级器件的可靠性。

检测方法：行业内普遍采用激光散射扫描系统对整片衬底进行快速扫描，自动识别和计数微管位置，可快速判断衬底微管缺陷情况。

2. 电阻率及其均匀性

电阻率的绝对值及片内分布均匀性，是碳化硅衬底选型的核心参数，不同类型衬底的要求差异显著，需针对性把控。

对于导电型衬底：绝对值要求为0.015-0.025Ω·cm，这是目前商业化产品的主要范围，电阻率偏高会增加器件的导通电阻，降低电流能力，影响功率器件的性能表现；均匀性要求同样关键，片内电阻率不均匀会导致同一片晶圆上不同位置的MOSFET具有不同的导通电阻，从而降低整体良率，行业先进水平要求片内均匀性优于5%。

对于半绝缘型衬底：需保证极高的电阻率以有效抑制寄生沟道效应，通常要求达到1×10^5Ω·cm以上，多数高端产品稳定在1×10^7Ω·cm或更高；同时，半绝缘衬底的电阻率均匀性对于射频器件的性能一致性至关重要，直接影响射频信号的稳定性。

3. 总厚度变化（TTV）

总厚度变化（TTV）描述的是衬底整个表面内最大厚度与最小厚度之间的差值，直接影响外延层厚度的均匀性。

技术影响：在后续的高温化学气相沉积外延工艺中，衬底厚度不均匀会直接导致外延层厚度分布不均匀。对于需要精确控制漂移区厚度的功率器件（如650V与1200V器件对外延厚度要求不同），TTV过大会造成部分区域器件耐压不足，影响器件可靠性。

行业规范：对于4英寸衬底，TTV通常要求小于10微米；对于6英寸衬底，由于尺寸增大而工艺要求更高，通常要求TTV小于5微米，确保外延工艺的稳定性。

4. 弯曲度与翘曲度

弯曲度与翘曲度均描述衬底在自由状态下的几何形变，但物理含义不同，两者均需严格控制，避免影响后续工艺。

弯曲度：反映衬底中心面本身的形变，类似于整个晶片发生了球形弯曲；翘曲度：描述衬底整体形状的变化，包含了弯曲以及更复杂的高阶形变。

技术影响：过大的弯曲或翘曲度会导致光刻工艺中无法将整个晶圆表面置于同一个焦平面上，造成图形失真或套刻偏差；同时，在机械搬运和高温工艺中，形变过大的衬底更容易发生碎片，增加生产成本。

行业规范：对于6英寸碳化硅衬底，翘曲度通常要求控制在30微米以内；对于8英寸衬底，此项要求更为严苛，以适配更高精度的工艺需求。

5. 表面粗糙度

碳化硅外延采用台阶流生长模式，对衬底表面光滑度要求极高，需达到原子级别的光滑度，否则会引发外延缺陷。

技术影响：任何残留的表面划痕、颗粒或本征粗糙度都会成为外延缺陷的成核中心，导致三角形缺陷、掉落物缺陷等致命问题，影响外延层质量和器件性能。

行业规范：通常采用原子力显微镜在10×10微米或20×20微米视场内测量，商业化产品要求平均表面粗糙度（Ra）低于0.3纳米，面向高端器件应用的产品可稳定低于0.2纳米。

6. 多型夹杂

碳化硅具有超过200种晶型，但只有4H晶型适合功率和射频器件，多型夹杂是必须零缺陷管控的参数。

技术影响：在4H-SiC衬底中，如果出现了3C、6H或15R等其他晶型的微小区域，即为多型夹杂。这些区域的禁带宽度、迁移率等物理特性与4H截然不同，会导致该区域制造的器件完全失效，直接影响良率。

行业规范：通过光致发光扫描成像技术对整片衬底进行检测，要求全片范围内无任何多型夹杂出现，多型夹杂是碳化硅衬底选型中不可忽视的关键缺陷。

7. 晶向偏差

碳化硅衬底并非完全按照晶体学主轴切割，而是带有特定的偏角，偏角规格直接影响外延生长质量。

技术标准：目前全球功率器件领域最主流的规格是向[11-20]方向偏转4度（通常简称为4°偏角），是行业通用的标准规格。

技术原因：恰好切割在准确主轴上的衬底表面存在原子级台阶密度过低的问题，不利于高质量的台阶流外延生长；4°偏角在台阶密度与外延层缺陷控制之间取得了最佳平衡，可有效提升外延层质量。

选型注意：部分特殊应用（如某些双极型器件）可能要求2°偏角或更大偏角，采购前需要与外延供应商确认兼容性，避免规格不匹配影响工艺。

碳化硅衬底尺寸的演进与选型建议

物理尺寸是衬底规格中不可忽视的一维，直接影响芯片量产效率和成本。当前市场处于6英寸全面普及、8英寸蓄势待发的关键窗口期，选型需结合自身量产需求和成本预算综合判断。

6英寸（150mm）——当前绝对主流

6英寸碳化硅衬底在功率半导体领域的市场占有率已超过80%，供应链成熟度最高，是目前量产应用的首选。在过去24个月内，6英寸导电型衬底的价格经历了明显下降，性价比优势突出，适合绝大多数功率器件设计公司和IDM企业进行量产，能够兼顾良率、成本和供应链稳定性。

8英寸（200mm）——明确的发展方向

8英寸衬底的面积约为6英寸的1.78倍，能够在单次工艺中获得更多芯片，理论上可显著降低单颗芯片的制造成本，是未来碳化硅衬底的主流发展方向。当前8英寸衬底处于良率爬坡和产线导入阶段，单片衬底价格仍高于6英寸，且与之匹配的外延和工艺设备尚需时间普及。

选型建议：计划在未来3年内建设新产线的团队，应开始评估8英寸衬底与相关工艺的兼容性，提前布局以抢占技术先机，降低未来量产成本。

4英寸及更小尺寸

4英寸及更小尺寸的碳化硅衬底，主要用于研发验证、特殊军工或航空航天等小批量应用场景。对追求量产规模和成本竞争力的商业项目而言，不建议再以4英寸为基础进行产品定义，避免影响量产效率和成本控制。

碳化硅衬底的典型技术参数范围汇总

以下为当前行业商用碳化硅衬底的常见规格范围，供设计输入和采购比对时参考，可作为选型核对的核心依据：

晶型：4H-SiC（功率与射频主流），6H-SiC仅用于部分光电或低频应用；导电类型：N型导电型（掺氮）或半绝缘型（掺钒或高纯本征）；直径：4英寸（100mm）、6英寸（150mm），8英寸（200mm）进入导入阶段；微管密度：低于0.1/cm²，高端应用低于0.05/cm²；导电型电阻率：0.015-0.028Ω·cm，片内均匀性优于5%；半绝缘型电阻率：≥1×10^5Ω·cm（通常≥1×10^7Ω·cm）；总厚度变化（TTV）：6英寸要求≤5微米；翘曲度：6英寸要求≤30微米；表面粗糙度（Ra）：≤0.3纳米（10×10微米视场），先进水平≤0.2纳米；晶向偏差：4°偏角向[11-20]方向（主流通用规格）。

碳化硅衬底常见选型问题解答

Q1：碳化硅衬底为什么选择4H晶型而非6H？

A：4H-SiC具有更宽的禁带宽度（约3.26eV）和更高的电子迁移率，尤其体现在平行于c轴方向上的迁移率优势，这使得4H-SiC在高压、高频功率器件中表现远优于6H-SiC。6H-SiC电子迁移率明显偏低，目前已基本退出功率器件衬底市场，仅少量用于低频或光电领域。

Q2：国产与进口碳化硅衬底在规格上还有差距吗？

A：在微管密度、TTV、翘曲度、表面粗糙度等常规可测参数上，国内头部产品已接近或达到国际先进水平。当前客观存在的差距主要体现在：批次间的统计过程控制稳定性、8英寸衬底的量产良率、以及超低缺陷密度（如位错密度）的极限控制能力。对于大多数消费级、工业级及部分车规级应用，国内主流产品已具备替代能力，可满足量产需求。

Q3：如何快速初步判断一批衬底的质量水平？

A：可以向供应商索取两类关键检测数据。第一类是全片荧光显微扫描图（或同类缺陷扫描图），用于观察缺陷整体分布是否均匀、是否存在密集缺陷区域；第二类是电阻率分布图，用于观察全片电阻率颜色变化是否平缓、渐变，而非出现局部突变或大范围明暗差异。均匀渐变的图谱通常预示着较高的工艺稳定性，可快速初步判断衬底质量。
