8英寸碳化硅衬底


  • 时间:2026-09-20
  • 阅读量:0

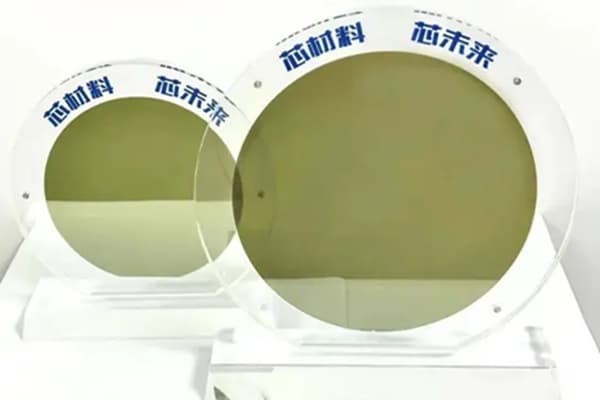

  • 8英寸碳化硅衬底
    • 总结

    第三代半导体产业正在从 6 英寸碳化硅衬底,全面向8 英寸(200mm)碳化硅衬底迭代。作为碳化硅功率器件、射频器件的底层单晶基材,8 英寸 SiC 衬底直接决定外延片质量、芯片良率与器件长期可靠性,是新能源车 800V 高压平台、光伏储能逆变器、AI 数据中心高压电源、5G 射频设备产业化降本的核心瓶颈材料

    8英寸碳化硅衬底为什么成为行业必然选择

    从 6 英寸升级至 8 英寸,不只是晶圆尺寸放大。8 英寸衬底有效面积相比 6 英寸提升约 78%,单片晶圆可切割芯片数量接近翻倍,在良率稳定前提下,能够显著摊薄单颗 SiC MOSFET、SBD 器件制造成本,解决长期制约碳化硅大规模商用的高成本痛点。

    同时 8 英寸(200mm)规格可复用现有成熟 200mm 半导体产线设备,降低器件厂产线改造投入,加速碳化硅器件的产线导入。 4H-SiC 是当前 8 英寸衬底主流晶型,分为导电型 N 型衬底与半绝缘型衬底两大品类:

    导电型 N 型 8 英寸 SiC 衬底:用于制造功率器件,适配新能源汽车主逆变器、车载 OBC、储能变流器、工业高压电源,重点考核微管密度、基面位错 BPD、面内电阻率均匀性、翘曲度;

    半绝缘型 8 英寸 SiC 衬底:作为 GaN HEMT 射频器件基底,应用 5G 宏基站、雷达、高频通信,要求极高电阻率与低缺陷水平。

    8英寸碳化硅衬底核心制造难点与关键指标

    大尺寸单晶生长是 8 英寸衬底第一道门槛。随着直径扩大,长晶热场均匀性控制难度指数上升,极易出现晶体应力不均、晶圆翘曲、微管、基面位错、包裹物等缺陷。缺陷会直接向下传导至外延层,造成器件漏电、可靠性失效,车规级产品对缺陷指标要求更为严苛,也是目前全球 8 英寸量产良率提升的核心卡点。

    成熟量产级 8 英寸碳化硅衬底核心技术规格:

    直径:200mm,公差严格控制 ±0.5mm

    晶型:4H-SiC

    表面取向:{0001}±0.2°

    常规厚度:350μm~500μm,可按需定制

    核心质控项:微管密度 MPD、基面位错 BPD、总位错密度 TED、面内电阻率偏差、TTV 总厚度偏差、表面粗糙度 Ra、翘曲度 Bow/Warp、边缘崩边控制

    后续加工包含定向切割、研磨、抛光、清洗、表面检测、无损缺陷筛查,每一道工序都会影响最终衬底良率。只有从长晶、籽晶制备到衬底精密加工全链路工艺稳定,才能持续交付车规级批量产品,满足下游器件厂 AEC-Q100 可靠性认证需求。

    8英寸碳化硅衬底主流下游应用场景

    1. 新能源汽车 800V 高压电控(最大需求市场)

    800V 高压平台是新能源车行业趋势,碳化硅 MOSFET 替代传统硅 IGBT,降低开关损耗、减小散热体积、提升续航。车规级 8 英寸导电型 SiC 衬底,是主机厂、功率器件厂商扩产的核心材料,需要长期稳定批量供货、可追溯材料批次与可靠性验证报告。

    2. 光伏与储能变流器

    集中式、组串式逆变器、大型储能电站高压变流器,对耐高压、耐高温功率器件需求持续增长。8 英寸衬底带来的单芯片成本下降,推动碳化硅在光伏储能领域渗透率持续提升。

    3. AI 算力数据中心高压供电

    AI 服务器、智算中心转向 800V 高压直流供电架构,碳化硅器件降低电源转换损耗,减少机房散热压力,带动 8 英寸 SiC 衬底新需求,成为行业新增长曲线。

    4. 5G 射频、雷达与高频通信

    半绝缘型 8 英寸碳化硅衬底用于氮化镓外延,制作大功率射频器件,用于 5G 基站、车载雷达、卫星通信等高频大功率场景。

    8英寸碳化硅衬底采购与验证要点

    器件厂商在筛选 8 英寸 SiC 衬底供应商时,建议重点核查:

    产品等级区分:研发样片、工程样片、量产级、车规级,不要混用指标;

    缺陷检测能力:是否具备微管、基面位错无损检测与全片 Mapping 扫描;

    晶圆几何参数:TTV、翘曲、边缘质量,直接影响外延与光刻工艺;

    批次一致性:多批次电阻率、缺陷水平波动,评估长期量产稳定性;

    配套服务:样品制备、来料检测、失效分析、联合工艺开发、材料追溯体系。

    8英寸碳化硅衬底市场趋势

    未来数年,8 英寸碳化硅衬底将逐步取代 6 英寸成为功率器件主流基材。随着良率持续提升,单片成本进一步下行,碳化硅器件将从高端新能源车逐步下沉至中端车型、工商业储能、工业电源市场。同时,半绝缘型 8 英寸衬底在射频、先进封装散热中介层等新场景,会打开增量空间。

    产业链的竞争重心,将从 “能否做出 8 英寸样品” 转向稳定量产良率、全链条成本控制、客户长期联合开发能力。具备从长晶到衬底抛光一体化能力的材料厂商,将在全球供应链中占据更强话语权。

    8英寸碳化硅衬底常见问题解答

    Q:8 英寸碳化硅衬底和 6 英寸相比,除了芯片数量还有哪些差异?

    A:除单片可出更多裸芯,8 英寸晶圆对热场、应力、抛光均匀性要求大幅提升,大尺寸更容易出现翘曲和面内参数不均;产线端可以复用 200mm 半导体设备,但外延、光刻、刻蚀工艺都需要重新做工艺适配。

    Q:导电型与半绝缘型 8 英寸 SiC 衬底怎么选?

    A:做功率器件(新能源车、储能逆变器)选用N 型导电型 4H-SiC 衬底;做 GaN 射频 HEMT、雷达高频器件,选择半绝缘碳化硅衬底。

    Q:车规级 8 英寸碳化硅衬底有哪些特殊要求?

    A:需要严格控制基面位错 BPD,BPD 会在器件长期通电下扩展,引发器件失效;同时完整批次追溯、高低温可靠性测试、AEC-Q 器件认证配套资料,是车规采购的硬性门槛。

    Q:是否支持定制规格的 8 英寸碳化硅衬底样品?

    A:多数量产供应商可提供研发样片、工程样品,支持定制厚度、电阻率、表面抛光方案,可配合客户开展外延与器件工艺验证。
